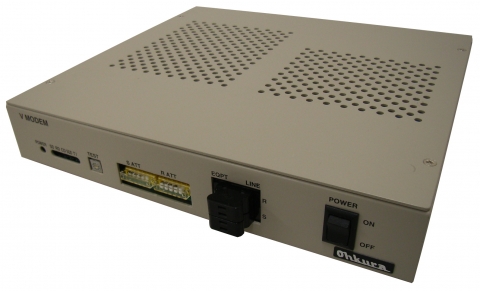

V　MODEM　BOX　／
XM2902A

◆資料ダウンロード
スペックシート（第1版）

本モデムは弊社が豊富な経験と実績による高性能、高信頼の製品です。 ITU-T勧告のV.26/V.27bis/V.29に準拠しています。 モード設定など各種設定がスイッチ操作で簡単に行えます。また、送信レベル設定、受信レベル設定、およびループバックなどの試験設定用スイッチは、前面に配置されているため、電源を投入した状態で容易に操作可能です。扱い易いボックスタイプのため、装置へ組み込んで使用する以外に、工場での試験用やフィールドでのメンテナンス用にも使用できます。
特長

■ITU-T勧告に準拠
ITU-T勧告のV.26/V.27bis/V.29に準拠しています。

■電力規格準拠
電気的強度や耐ノイズ性能は電力規格B-402に準拠しています。

■各種回線に対応
専用回線/私設線に接続して使用するための、4線式全二重、2線式半二重通信に対応しています。

■端末機器の認証取得品
端末機器の認証取得品ですので、NTT等専用回線で使用可能です。

仕様
項目V.26V.27bisV.29
伝送仕様伝送速度2400bps4800/2400bps9600/7200/4800bps
通信方式同期方式/非同期方式
変調方式4相位相変調(B方式)8相差動位相変調直行振幅変調
キャリア周波数1800Hz±1.0Hz1800Hz±1.0Hz1700Hz±1.0Hz
変調速度1200baud±0.01%1600baud±0.01%2400baud±0.01%
適用回線専用線、1回線
伝送帯域0.3~3.4kHz
通信方法4線式全二重/2線式半二重
線路インピーダンス600Ω±20%
送信レベル0~-31/-9~-40dBm、1dBステップ可変
送信レベル誤差±2dB
受信レベル0~-26/-10~-43dBm
不要信号送出レベル
※送信レベル-9 d B m 時		4kHz ~ 8kHz:-20dBm以下
8kHz ~ 12kHz:-40dBm以下
12kHz ~:-60dBm以下
ビットエラーレート、S /N 性能10-6以下(自局折返し、511ランダムパターン、S/N=25dB、受信レベル-40dBm)
受信キャリア断レベル-31/-48dBm以下
受信キャリア検出レベル-26/-43dBm以上
受信キャリア断・検出ヒステリシス2dB以上
受信キャリア断検出時間5~15ms5~15ms21~39ms
受信キャリア断時RDホールドマーク/スペース
RS ON → CS ON 時間65~100ms4800bpsショート : 50±2ms、ロング :708±2ms
ロング :708±2ms、ロング :943±2ms		253.5±0.5ms
RS OFF → CS OFF 時間2ms以下
RS OFF時の動作キャリア停止、同期信号受信時も応答せず
伝送遅延時間22ms以下(2モデム対向)
D T E インタフェースV.24、V.28
群遅延等価器6リンク相当の自動等価器内臓
自己回復動作リトレイン・オン・データ方式/トレーニング循環方式
警報接点出力受信キャリア断とカード異常のOR
無電圧リレー出力 1a/1b
許容負荷143VAC/DC、50mA以下、250mW/mVA以下
電源AC100V/AC110V/DC110V、 30VA以下/20W以下
DC48V/DC24V対応も可能です(。オプション)
▲
