ハイブリッドレコーダ/

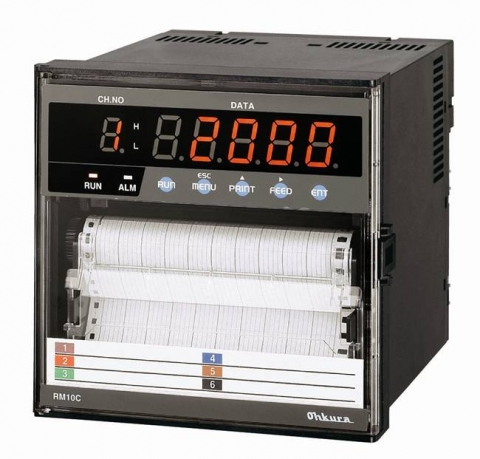

RM10C

◆資料ダウンロード
スペックシート

高信頼性の記録計を「より小さく、よりタフに」をモットーに徹底的にコストパフォーマンスを追求した記録計です。
特徴

■奥行きサイズが短い
外形寸法144W×144H×150D(mm)、小さなパネルに取り付け可能な構造

■防塵・防水性に優れる
IP-65対応、食品、電気炉等悪環境への設置に耐えうる構造

■軽量
質量1.5Kg(打点計)

■見やすく大きなLED表示
文字高さ18mmの大型LEDを採用しています。

■標準装備
通信機能(RS-232C)、マルチレンジ対応です。

■操作性に優れる
操作容易な5キーを採用し、操作手順の標準化を図りました。

■消耗部品の標準化
顧客の使い勝手を考え、消耗部品の標準化を図りました。

■適合規格
UL、CSA、CEマーキング

仕様
分類 項目 ペン計 打点計
入力測定点数1,26
測定周期125ms10s/全点
入力種類直流電圧:±10mV,0~20mV,0~50mV,±200mV,±1V,±10V,0~5V
熱電対:R,S,B,K,E,J,T,C,N,PR40- 20,PLⅡ,Au-Fe,U,L
測温抵抗体:Pt100,JPt100
直流電流:4~20mA DC(シャント抵抗外付け:250Ω)
性能・特性精度定格±0.3% of rdg±3digit以下:ディジタル表示・印字
ノイズ除去比ノーマルモード除去比:60dB以上(50/60 ±0.1Hz)
コモンモード除去比:140dB以上(50/60 ±0.1Hz)
絶縁抵抗各端子~アース間:0.5kV DC 20MΩ以上
耐電圧電源端子~接地端子間:1.5kV AC,1分間
入力端子~接地端子間:0.5kV AC ,1分間
耐振動10~60Hz 1m/s2以下
耐衝撃2m/s2以下
警報出力点数3点(a接点,内蔵オプション)6点(a接点,内蔵オプション)
接点容量250V AC 3A Max (抵抗負荷),30V DC 3A Max (抵抗負荷)
通信機能 タイプRS-232C(標準),RS-485(オプション)
構造取付パネル埋め込み,ドア:耐塵・防噴流(IEC529-IP65 準拠)
外形寸法144W×144H×150D(mm)
質量1.8kg以下1.5kg以下
使用環境正常動作範囲周囲温度:0~50℃,周囲湿度:20~80%RHワイヤドット
(6色インクリボン)
記録印字部記録方式ディスポーザブルフェルトペン
印字方式ワイヤドット(1色インクリボン)
95%ステップ 応答1.0s以下
記録周期 10s/全点
(注) 記録周期は設定により、10,20,30,60秒から選択
記録紙長さ:16m,幅:114mm,折りたたみ幅:40mm
記録紙送り速度5~12000mm/h0~1500mm/h
記録色1ペン:赤,2ペン:緑,印字色:紫紫・赤・緑・青・茶・黒
