ハイブリッドレコーダ/
RM18J

◆資料ダウンロード
スペックシート(第1版)

記録幅180mmの高信頼性の高品質工業用記録計です。

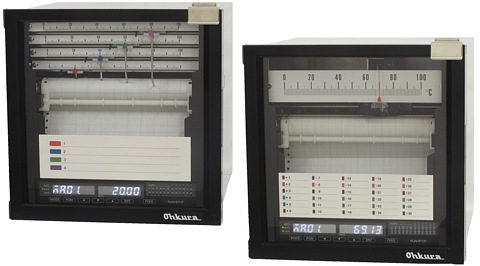

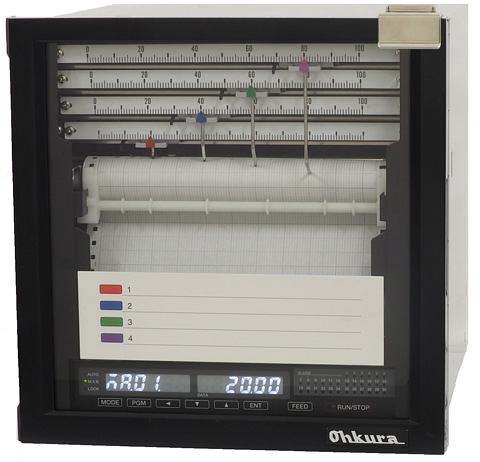

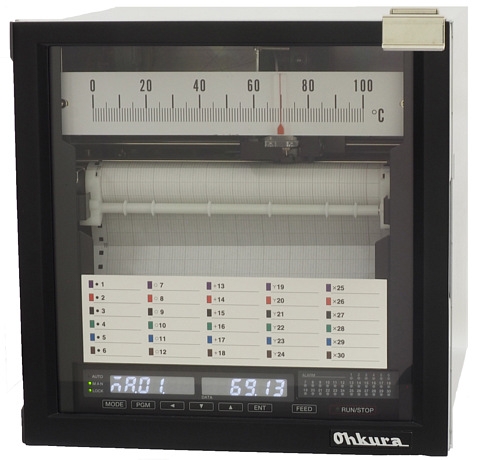

1~4ペン計・6~30打点計を用意しています。
特徴

■高信頼化
位置検出に非接触電磁ポテンショメータ(ペン計)、入力切換スイッチには高耐圧フォトモスリレー(打点計)を採用し高信頼性を実現しています。

■豊富な印字機能
定時ログ印字、リスト印字、日付印字、時刻印字、などに加え、コメント印字、積算印字を実現、記録紙上の表現が豊かです。

■全ペンに独立したスケールプレート
アナログ指示・記録の良さを継承しています。

■メンテナンス性を優先した構造
機能ごとのユニット化を徹底し、全部位に自己診断機能を搭載しています。

仕様
分類項目ペン計打点計
入力測定点数1,2,3,46,12,24,30
測定周期125ms2.5,5,10 s/Ch
入力種類直流電圧:4mV幅以上 Max20V DC
熱電対:R,S,B,K,E,J,T,C,G,N,PR40-20,PLⅡ,Au- Fe,U,L
測温抵抗体:Pt100,JPt100,Pt50,Cu10Ω(at0℃),Cu10Ω(at25℃),Cu10Ω(at20℃),Cu25Ω(at0℃)
直流電流:4~20mA DC
性能・特性指示精度定格±0.5%以下
ノイズ除去比ノーマルモード除去比:60dB以上(50/60 ±0.5Hz)
コモンモード除去比:140dB以上(50/60 ±0.5Hz)
絶縁抵抗絶縁抵抗 各端子~アース間0.5kV DC 20MΩ以上
耐電圧電源端子~接地端子間:2.0kV AC,1分間
入力端子~接地端子間:0.5kV AC,1分間
耐振動10~60Hz 1m/s² 以下
耐衝撃2m/s² 以下
耐震仕様
(耐震サポート固定時)
上下   :19.6m/s² 以下 5~33Hz
左右前後 :39.2m/s² 以下 5~33Hz
      (加振中の記録は保証外)
時計精度定格±50ppm
記録紙送り精度定格±0.1%以下
警報(オプション)出力点数リレー出力:8点または30点,オープンコレクタ出力:52点
警報種6点/チャネル(H,L,RH,RL)
接点容量250V AC 3A Max(抵抗負荷),30V DC 3A Max (抵抗負荷),
125V DC 0.5A Max(抵抗負荷)
SDカード(オプション)機能ディジタル表示値の瞬時値、最大・最小値、平均値をCSVファイルで出力
パラメータの読み込み、書き込み
通信(オプション)タイプRS-232C,RS-485
電源定格電源電圧100~240V AC(50/60Hz)
最大消費電力95VA以下80VA以下
構造取付,構造パネル埋め込み,ケース:防塵構造
塗装色ケース:メタリックシルバー,ドア(枠):黒色(標準)
外形寸法A,Bケース   W×H×D:288×288×340mm
C,Dケース   W×H×D:288×322×340mm
質量17.0kg以下18.0kg以下
使用環境正常動作範囲周囲温度:-5~50℃,周囲湿度:35~85%RH
記録印字部記録方式ディスポーザブルフェルトペンワイヤドット(6色インクリボン)
5種マーク(●○+YX)
印字方式ワイヤドット(1色インクリボン)ワイヤドット(6色インクリボン)
5種マーク(●○+YX)
90%ステップ 応答1.0s以下-
記録周期-2.5、5、10s/Ch
記録紙長さ:23m,幅:210mm,折りたたみ幅:60mm
記録紙送り速度1~3600mm/h1~1800mm/h
記録色1ペン:赤
2ペン:青
3ペン:緑
4ペン:紫
(●)(○)(+)(Y)(X)
No.1,7,13,19,25 (紫)
No.2,8,14,20,26 (赤)
No.3,9,15,21,27 (黒)
No.4,10,16,22,28(緑)
No.5,11,17,23,29(青)
No.6,12,18,24,30(茶)
印字色紫(赤)
