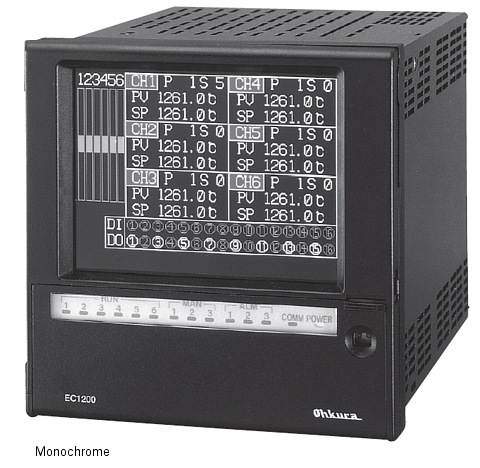

プログラム調節計/
EC1261A

◆資料ダウンロード
スペックシート

EC1261は1台で最大6ゾーンの制御が可能な高機能・高精度プログラム調節計です。 大容量(2000ステップ/6プログラム、200パターン)のプログラムを記憶でき、大型のTFTカラーLCDを使用したグラフィカルな画面構成により高機能でありながら簡単操作を実現しました。
特徴

■6チャネル制御
1台で最大6チャネルまでのマルチループプログラム制御が可能です。

■TFTカラーLCD
プログラムパターンのグラフィック表示で工程の進捗が直感的に把握でき、リアルタイムトレンド画面では制御結果を一目で確認できます。また、テンキーと独立したファンクションキーを組み合わせて簡単操作を実現しました。

■操業データ管理が容易
プログラムデータ、制御パラメータ、トレンドデータ等をPCメモリカードに記憶させることで操業データ管理が容易に実現できます。

■適合規格
UL、CSA

仕様
分類項目/機能EC1261A
入力測定点数4~6
測定(制御)周期200ms/6チャネル
入力種類熱電対:B,R,S,K,E,J,T,WRe5-26,N,PR40-20,PLⅡ,U,L,Au-Fe
直流電圧:±10,0~20,0~50mV,0~5,1~5V DC 直流電流:4~20mA DC
測温抵抗体:Pt100,JPt100
性能・特性精度定格±(0.05% F.S.+1digit)
ノイズ除去比ノーマルモード除去比:60dB以上,コモンモード除去比:150dB以上
表示LCDフルドットTFTカラーLCD (320×234ドット,102.2(W)×74.7(H)mm)
LEDRUNランプ,ALMランプ,MANランプ,COMMランプ,POWERランプ
LCDバックライトLED 人センサによる点灯/消灯制御有り
プログラムプログラム数Max6
ステップ数Max2000/6プログラム Max100ステップ/パターン
パターン数Max200/6プログラム
設定方式傾斜と目標値設定によるθ-Y形 または 時間と目標値設定によるX-Y形
機能シーケンス接点:Max16点,コンディション入力:Max16点, ギャランティソーク機能,繰り返し機能,パターンリンク
制御種類チャネル 1~3PID制御,PD制御,ON-OFF制御,加熱冷却制御(オプション), 3位置制御(オプション)
チャネル 4~6PID制御,PD制御
チューニングオートチューニング
制御出力点数チャネル 1~31点(標準)+1点(オプション)/チャネル
チャネル 4~61点/チャネル
種類チャネル 1~3リレー接点:a接点150V AC 3A (抵抗負荷)
SSR駆動:ON…15V DC (Max20mA) OFF…0V
電流:4~20mA DC (Max600Ω),0~5mA DC (Max2kΩ)
チャネル 4~61~5または0~5V DC (Max1kΩ)
警報・ 接点出力点数・接点容量 16点(オープンコレクタ12点:30V DC 20mA,内蔵リレー4点:250V AC 0.5A)
機能シーケンス接点出力,警報出力(Max4点/チャネル),状態出力
接点入力点数16点(無電圧接点 内部電圧5V DC,駆動電流1mA DC)
機能プログラム運転(RUN/STOP,RESET,ADVANCE,パターン切換),
コンディション入力,AUTO/MAN切換,制御RUN/STOP切換
オプション通信RS-232C,RS-422A,GP-IB(専用モジュール使用:別売品)
拡張インタフェーストークンパス,N対N通信 伝送速度:2.5Mbps
PCメモリカードJEIDA/PCMCIA準拠,TYPEⅠ,SRAMカード
電源定格電源電圧100~240V AC,50/60Hz
最大消費電力Max60VA
構造外形寸法(mm)144(W)×144(H)×210(D)
質量約3kg
使用環境使用温度範囲-10~45℃
