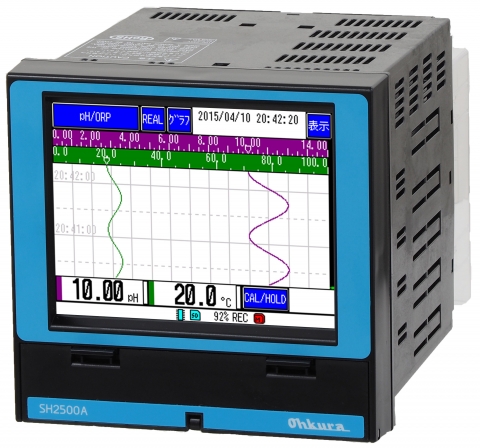

記録機能付きディジタルpH(ORP)計/
SH2500A

◆資料ダウンロード
スペックシート

本機器は pH(ORP)検出器を接続し、測定すると同時に測定値の記録が可能な記録機能付きディジタル pH(ORP) 計です。 pH(ORP)計とペーパレスレコーダの機能が一体化されていますので、コストダウン、省スペース化が図れます。 表示器には大型のタッチパネル付き液晶を使用しており、標準液校正は画面に従い容易に実施できます。 排水処理および一般水処理プロセスのpH(ORP)の測定・記録にご使用いただけます。
特徴

■記録機能
pH(ORP)測定値および温度(Pt100、Pt1000 のみ)を記録可能です。

■タッチパネル式表示器
操作部および表示部として専用のタッチパネル式表示器 を採用しました。
簡単操作およびトレンド表示でチャートとして結果を確認できます。

■標準液校正
標準液校正は全てタッチパネルから操作可能です。また校正手順が画面上に表示されますのでどなたでも簡単に標準液校正が行えます。

■各種検出器に対応
接続検出器は pH(ガラス)、ORP、pH(アンチモン)検出器が接続可能です。
また温度素子も各種温度素子が接続可能です。

■サポートソフトウェア
測定(保存)データをPC 上で確認できるデータビューワ、 SDメモリーカード経由でパラメータ(設定)を変更できるパラメータローダを標準添付しています。

■各種出力
標準でDO出力が一点装備されています。またオプションで2点の警報出力(リレー出力)、エラー出力および電流出力が選択可能です。

仕様
分類項目/機能内容
入力入力点数1
入力種類ガラス電極、ORP 電極、アンチモン電極
測定範囲pH(ガラス電極、アンチモン電極);0.00~14.00pH
ORP(ORP 電極);±1.500V
温度入力1 点(Pt100、Pt1000 のみ温度記録可能)
温度素子なし、Pt100、Pt1000、350Ω、500Ω、6.8kΩ、10kΩから選択可能
1. サーミスタ;350Ω、10kΩ
2. 銅抵抗体 ;500Ω
3. 白金抵抗体;Pt100、Pt1000
4. 薄膜抵抗温度センサ;6.8kΩ
温度測定範囲-10~110°C
温度補償範囲0~100°C
測定周期100ms(温度;300ms)
標準液校正自動校正、手動校正選択可能
直線性pH;±0.03pH、ORP;±0.002V
再現性pH;±0.02pH、ORP;±0.001V
警報設定数2
警報種類上限、下限
出力コ モ ン D O出力数1
出力対象設定によりALM、Err 等 発生時出力
出力仕様オープンコレクタ出力
(接点定格;30V DC20mA/1点)
表示・ボタン表示器5 . 7 イ ン チ T F T カ ラ ーLCD(320×240ド ット)
タッチパネル、バックライト付。測定値、トレンドなどを表示
表示色16色
バックライト寿命50,000 時間(LCD消灯機能を使用の場合、寿命を延ばすことが可能)
種類ディジタル表示現在の pH(ORP)測定値および警報発生 No.を表示
表示更新周期 1 秒
リアルタイム現在の測定データをグラフで表示
トレンド表示方向上下または左右
数値および目盛の表示/非表示を 選択可能
表示更新周期 1 秒
ヒストリカル過去の測定データをグラフで表示
トレンド表示
履歴表示
イベント履歴、通信履歴、標準液校正履歴
ボ タ ン 数3 点(前面下部カバー内に配置)
ボ タ ン 機 能REC;記録開始/停止
MENU;各種設定画面を表示
FUNC;あらかじめ割り付けた機能を実行
記録外 部 記 録 媒 体SDメモリーカード(SD/SDHC 規格対応)
内 部 メ モ リ約100MB
記録容量SD 規格:最大 2GB
SDHC規格:最大32GB
記録方法RECボタンを操作することにより記録を開始
記録開始ごとに新規ファイル名で記録
記録内容電極測定値および温度測定値(Pt100、Pt1000 のみ)について記録
記録内容はトレンドデータ、イベントデータ、 メッセージデータ
データ記録周期データが記録される周期を1 秒~60 分の 範囲で選択可能
ファイル保存周期記録データはまず内部メモリに保存され、一定のファイル数に達するか、または記録停止時にSDメモリーカードへ書き込まれる
一つの記録ファイルのデータ保存期間を1 時間~1 年の範囲で選択可能
トレンドデータ測定周期でサンプリングされた測定データ の中から「平均値」、「瞬時値」または「測 定値の最小値と最大値」のいずれかを保 存
その他記録データ警報情報、メッセージ記録
保存容量次の条件の場合、下表の時間記録するこ とが可能
[条件]
-入力点数:2 点
-記録データ形式:バイナリ
-記録タイプ:最大/最小値記録
-警報、メッセージ等イベントなし
メモリ残容量表示本機器の画面上に内部メモリまたは SDメ モリーカードの残り容量をパーセント表示 SDメモリーカードの残り容量が無くなった 場合、記録を停止するか古いデータから 削除して記録継続するかを設定可能
SDメモリーカード動作確認済み SDメモリーカード;
・パナソニック社製 1~32GB
・サンディスク社製 1~32GB
デ ー タ 形 式バイナリまたはバイナリ+CSV形式のいずれ かの方式から選択可能(記録中は切替不 可)
通信
( イーサネット )
仕様10BASE-T
伝 送 速 度10Mbps
伝 送 方 式ベースバンド
最大ネットワーク長または最大ノード間隔500m(カスケード4 段)
最大セグメント長100m(ノードとHUB 間)
接 続 ケ ーブ ルUTP(シールド無ツイストペア) カテゴリ5
プ ロ ト コ ルTCP/IP
