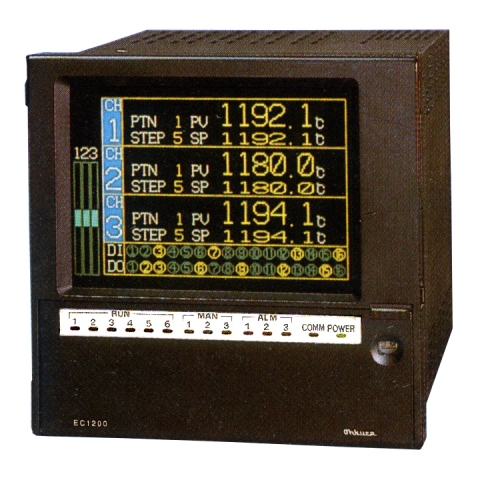

プログラム調節計/
EC1200A

◆資料ダウンロード
スペックシート

EC1200シリーズは1台で最大3ゾーンの制御が可能で、多種多様なアプリケーションに対応できる、高機能・高精度プログラム調節計です。 大容量(2000ステップ/4プログラム、200パターン)のプログラムを記憶でき、大型のTFTカラーLCDを使用したグラフィカルな画面構成により高機能でありながら簡単操作を実現しました。
特徴

■豊富なプログラム機能
温度にリンクした炉圧やガスの連動プログラム運転、プログラムバイアス機能による広均熱化プログラム制御、濃度設定値からガス流量を自動計算し出力する酸素分圧制御等が可能です。

■TFTカラーLCD
プログラムパターンのグラフィック表示で工程の進捗が直感的に把握でき、リアルタイムトレンド画面では制御結果を一目で確認できます。また、テンキーと独立したファンクションキーを組み合わせて簡単操作を実現しました。

■豊富な入出力
・アナログ入力:Max6点(3点はオプション)
・制御出力:Max3点(2出力の場合はMax6点:オプション)
・アナログ伝送出力:Max3点(オプション)
・DI/DO:16点

■豊富な機種
汎用制御から高機能制御まで幅広い熱処理プロセスに適応できます。
・EC1201A:マルチループ制御
・EC1202A:ワーク温度ΔT制御
・EC1203A:広帯域制御
・EC1206A:異種入力連動制御
・EC1210A:プロファイリング(カスケード)制御

■操業データ管理が容易
プログラムデータ、制御パラメータ、トレンドデータ等をPCメモリカードに記憶させることで操業データ管理が容易に実現できます。

■適合規格
UL、CSA
熱処理ワークの内外温度差とΔT制御
金属材料、セラミックスなどは加熱・冷却によりいろいろな性質に変化するため、熱処理は重要な技術ですが、加熱や冷却のスピードが速すぎるとワークの表面と内部に温度差が生じ、変形・寸法誤差・焼割などの要因になります。また、鉄鋼の変態点で表面と内部に温度差を生じると材料組織の不良および変形・寸法誤差などがいっそう顕著になります。
EC1200AのΔT制御は、ワークの表面と内部の温度差をダイレクトに許容範囲に制御し加熱および冷却を実行するため、ワーク品質を確保し必要最小限の時間で熱処理が可能です。

仕様
分類項目/機能EC1201A
入力測定点数Max3
測定(制御)周期100ms/3チャネル
入力種類熱電対:B,R,S,K,E,J,T,WRe5-26,N,PR40-20,PLⅡ,U,L,Au-Fe
直流電圧:±10,0~20,0~50mV,0~5,1~5V DC 直流電流:4~20mA DC
測温抵抗体:Pt100,JPt100
性能・特性精密定格±(0.05%+1digit)F.S.
ノイズ除去比ノーマルモード除去比:60dB以上,コモンモード除去比:150dB以上
表示LCDフルドットTFTカラーLCD (320×234ドット,102.2(W)×74.7(H)mm)
LEDRUNランプ,ALMランプ,MANランプ,COMMランプ,POWERランプ
LEDバックライト冷陰極管 人センサによる点灯/消灯制御有り
プログラムプログラム数 Max4 (制御ループ3点+伝送出力3点 計6点より選択)
ステップ数Max2000/4プログラム Max100ステップ/パターン
パターン数Max200/4プログラム
設定方式傾斜と目標値設定によるθ-Y形 または 時間と目標値設定によるX-Y形
機能シーケンス接点:Max16点,コンディション入力:Max16点, ギャランティソーク機能,繰り返し機能,パターンリンク
制御種類PID制御,PD制御,ON-OFF制御,加熱冷却制御(オプション), 3位置制御(オプション)
チューニングオートチューニング
制御出力点数1点(標準)+1点(オプション)/チャネル
種類リレー接点:a接点 150V AC 3A (抵抗負荷)
SSR駆動:ON…15V DC (Max20mA) OFF…0V
電流:4~20mA DC (Max600Ω),0~5mA DC (Max2kΩ)
警報・ 接点出力点数・接点容量16点(オープンコレクタ12点:30V DC 20mA,内蔵リレー4点:250V AC 0.5A)
機能シーケンス接点出力,警報出力(Max4点/チャネル),状態出力
接点入力点数16点(無電圧接点 内部電圧5V DC,駆動電流1mA DC)
機能プログラム運転(RUN/STOP,RESET,ADVANCE,パターン切換), コンディション入力,
AUTO/MAN切換,制御RUN/STOP切換
オプション通信RS-232C,RS-422A,GP-IB(専用モジュール使用:別売品)
伝送出力Max3点 1~5または0~5V DC (Max1kΩ)
AIMax3点 種類,精度は入力と同じ
拡張インタフェーストークンパス,N対N通信 伝送速度:2.5Mbps
PCメモリカードJEIDA/PCMCIA準拠,TYPEⅠ,SRAMカード
電源定格電源電圧100~240V AC,50/60Hz
最大消費電力Max60VA
構造外形寸法(mm)144(W)×144(H)×210(D)
質量約3kg
使用環境使用温度範囲-10~45℃
