ハイブリッドレコーダ／
RM10J

◆資料ダウンロード
スペックシート（第2版）

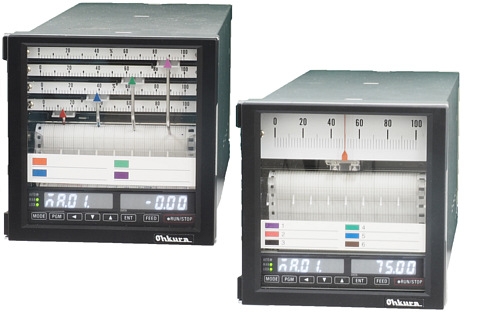

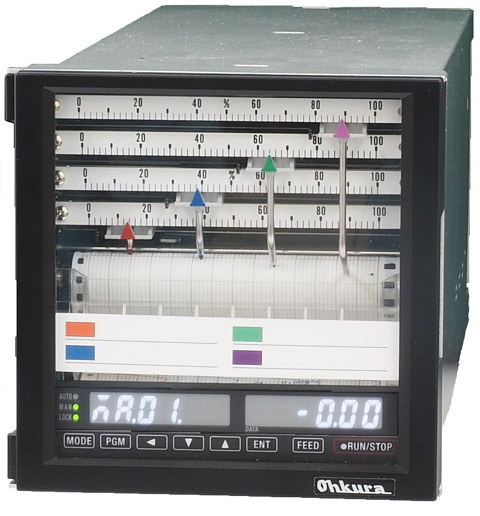

記録幅100mmの高信頼性の高品質工業用記録計です。
1～4ペン計・6打点計を用意しています。
特長

■高信頼化
位置検出に非接触電磁ポテンショメータ（ペン計）、入力切換スイッチには高耐圧フォトモスリレー（打点計）を採用し高信頼性を実現しています。

■豊富な印字機能
定時ログ印字、リスト印字、日付印字、時刻印字、などに加え、コメント印字、積算印字を実現、記録紙上の表現が豊かです。

■全ペンに独立したスケールプレート
アナログ指示・記録の良さを継承しています。

■メンテナンス性を優先した構造
機能ごとのユニット化を徹底し、全部位に自己診断機能を搭載しています。

仕様
分類項目ペン計打点計
入力測定点数1，2，3，46
測定周期125ms5s/Ch
入力種類直流電圧：4mV幅以上 Max20V DC
熱電対：R，S，B，K，E，J，T，C，G，N，PR40-20，PLⅡ，Au-Fe，U，L
測温抵抗体：Pt100，JPt100，Pt50，Cu10Ω（at0℃），Cu10Ω（at25℃），
Cu10Ω（at20℃），Cu25Ω（at0℃）
直流電流：4～20mA DC
性能・特性指示精度定格±0.5%以下
ノイズ除去比ノーマルモード除去比：60dB以上（50/60 ±0.5Hz）
コモンモード除去比：140dB以上（50/60 ±0.5Hz）
絶縁抵抗絶縁抵抗 各端子～アース間：0.5kV DC 20MΩ以上
耐電圧電源端子～設置端子間：2.5kV AC，1分間
入力端子～設置端子間：0.5kV AC，1分間
耐振動10～60Hz 1m/s² 以下
耐衝撃2m/s² 以下
耐震仕様
（耐震サポート固定時）		上下　　　：19.6m/s² 以下 5～33Hz
左右前後　：39.2m/s² 以下 5～33Hz
　　　　　　（加振中の記録は保証外）
時計精度定格±50ppm
記録紙送り精度定格±0.1%以下
警報（オプション）出力点数4点
警報種6点／チャネル（H，L，RH，RL）
接点容量250V AC 0.3A Max（抵抗負荷），30V DC 2A Max（抵抗負荷），125V DC 0.4A Max（抵抗負荷）
SDカード（オプション）機能ディジタル表示値の瞬時値、最大・最小値、平均値をCSVファイルで出力
パラメータの読み込み、書き込み
通信（オプション）タイプRS-232C，RS-485
電源定格電源電圧100～240V AC（50/60Hz）
最大消費電力60VA以下50VA以下
構造取付，構造パネル埋め込み，ケース：防塵構造
塗装色ケース：メタリックシルバー，ドア（枠）：黒色（標準）
外形寸法A，Bケース　　W×H×D：144×144×340mm
H，Jケース　　W×H×D：150×168×340mm
質量7.0kg以下6.0kg以下
使用環境正常動作範囲周囲温度：-5～50℃，周囲湿度：35～85%RH
記録印字部記録方式ディスポーザブルフェルトペンワイヤドット（6色インクリボン）
印字方式ワイヤドット（1色インクリボン）ワイヤドット（6色インクリボン）
90%ステップ 応答1.0s以下-
記録周期-5s/Ch
記録紙長さ：12m，幅：114mm，折りたたみ幅：40mm
記録紙送り速度1～3600mm/h1～1800mm/h
記録色1ペン：赤，2ペン：青，3ペン：緑，4ペン：紫紫・赤・黒・緑・青・茶
印字色黒紫（赤）
▲
