ディジタル指示調節計／
EC5800R

◆資料ダウンロード
スペックシート（第6版）

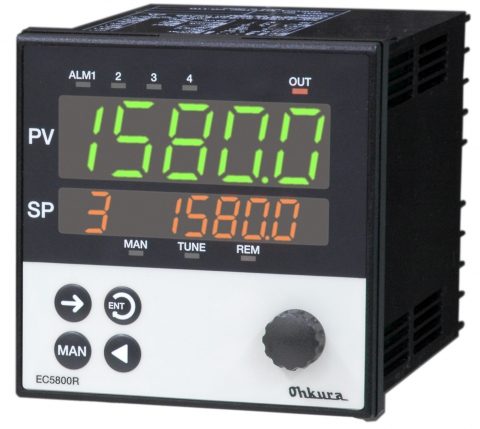

EC5800R（96mm角）形ディジタル指示調節計は、屋外でも見やすい導光板方式の大型表示器と操作が容易なダイヤルを備えた±0.1%精度で5桁表示の高精度調節計です。 マルチレンジ、セルフチューニングを標準装備するとともに各種制御機能を備えていますので幅広い用途に適用できます。
特長

■大型表示
測定値表示器は視認性に優れた字高20mmの大型表示器です。

■PIDチューニング
従来品ではオプションであった、制御の安定度を常にチェックし自動的にチューニングを行うAI形セルフチューニング機能を、オートチューニングと併せ標準装備としました。

■簡単操作
従来のEC5800A形調節計の操作性を継承したクリック付きロータリーエンコーダを用いたダイヤル方式により簡単操作を実現しました。

■容易なリプレース
EC5800A形調節計と端子位置が同じです。ケースや配線はそのままに、本体のみの交換で簡単にリプレースできます。

■適合規格
防塵・防水規格：JIS C 0920　IP65（前面パネル）

仕様
分類項目／機能EC5800R
入力測定点数1
測定周期
（制御周期）		50ms
入力種類
（ﾌﾙﾏﾙﾁﾚﾝｼﾞ）		熱電対：B，R，S，K，E，J，T，WRe5-26，N，PR40-20，PLⅡ，U，L，Au-Fe
直流電圧：±10，0～20，0～50mV，0～5，1～5，0～10V DC
直流電流：4～20mA DC
測温抵抗体：Pt100，JPt100
性能・特性精密定格±(0.1%FS＋1digit）
ノイズ除去比ノーマルモード除去比：60dB以上，コモンモード除去比：140dB以上
SP種類通常SP，マルチSP（8種），リモートSP（オプション）
制御種類PID制御，ギャップドPID制御，PD制御，ON-OFF制御，
加熱冷却制御（オプション），3位置制御（オプション）
チューニングオートチューニングまたはセルフチューニング
制御出力点数1点（標準）＋1点（オプション）
種類リレー接点：a接点 250V AC　3A （抵抗負荷）
SSR駆動：ON…15V DC （Max20mA）　OFF…0V
電流：4～20mA DC （Max600Ω），0～5mA DC （Max2ｋΩ）
警報・
接点出力		点数・接点容量2点（a接点，標準）＋2点（a接点，オプション） 250V AC 0.5A Max （抵抗負荷）
機能警報出力，状態出力
接点入力点数4点　フォトカプラ駆動 15V DC 1mA
機能SPNo./PIDNo.切換，AUTO/MAN切換，SPリモート/ローカル切換，
制御RUN/STOP切換
オプション通信RS-232C，RS-422A，RS-485　専用通信モジュール使用（別売品）
伝送出力・ リモートSP伝送出力：1点，4～20または0～20mA DC　（Max600Ω）
リモートSP：1点，1～5または0～5V DC
拡張インタ フェース（ARCNET®）トークンパス，N対N通信　 伝送速度：2.5Mbps
協調制御、ヒータ監視に使用
サーボ駆動出力操作部電源：20～100V AC，50/60Hz
出力SSR：1A AC Max，単相コンデンサモータ用
電源定格電源電圧100～240V AC，50/60Hz
最大消費電力約6VA　（100V AC）
構造外形寸法（mm） 96（W）×96（H）×111（D）
質量約500g
使用環境使用温度範囲-10～55℃
▲
