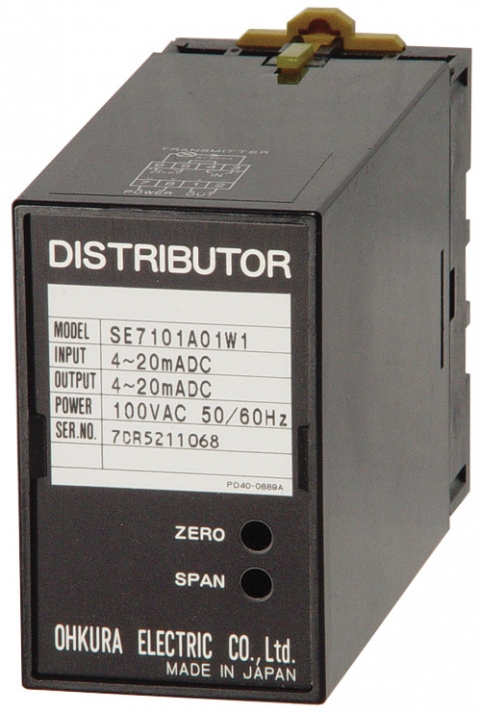

２線式電源（ディストリビュータ）／
SE7101A

◆資料ダウンロード
スペックシート（第6版）

特長

本ディストリビュータは各種2線式伝送器へ電源を供給し、同時に伝送器からの出力直流信号4～20mA DCを絶縁して出力するか、または直接1～5V DCに変換して出力します。
また、伝送器側で短絡があった場合にも本器が正常に動作するように電流リミッタ機能を内蔵しています。
本器には、入出力間が絶縁されている絶縁形と絶縁されていない非絶縁形とがあります。

仕様
項目仕様
測定レンジ4～20mA DC（伝送器出力信号）
出力信号4～20mA DC（入出力絶縁形，最大負荷抵抗550Ω）
1～5V DC（入出力非絶縁形，出力抵抗250Ω）
精度定格±0.1%FS
温度係数±100ppm/℃
応答速度100ms以下（90%応答）
伝送器供給電源 24V DC±1%（電圧可変範囲19～28V DC）
伝送器供給電流22mA以下
短絡保護制限電流35mA以下
電源リップル50mVp-p以下
電源電圧100V，110V，115V AC±10%，50/60Hz
消費電力約3.5VA（入出力絶縁形）
約2.5VA（入出力非絶縁形）
周囲温度範囲 -10～50℃
周囲湿度範囲5～95%RH（結露しないこと）
構造プラグイン構造（オクタルソケット）
接続方式M3.5ねじ端子接続
ハウジング材質黒色プラスチック
取付壁またはDINレール取付
外形寸法 50W×80H×123D（mm）
質量約400g
▲
