電子式圧力伝送器　／
PT3000R

◆資料ダウンロード
スペックシート（第6版）

PT3000Rはセンサモジュールに拡散形センサを搭載し、安定性と信頼性を図った電子式圧力伝送器です。 多彩な圧力プロセスに適用できる小型軽量構造で、広範囲の測定レンジに対応しています。
特長

■高性能・高信頼性を実現
拡散形半導体センサを搭載し、高性能・高信頼性を実現しました。また分解能(10-4)が高く、応答性(1ms以下)に優れていますので、ハイレベルな圧力コントロールが可能です。

■多彩なラインナップ
従来機より構造・機能仕様を継承していますので、広範囲な圧力レンジ、多彩な接続構造に対応しています。

■軽量コンパクト
小型軽量で、取付位置・姿勢に制限が無く、取扱いが簡単です。

仕様
分類項目／機能PT3000R
機能測定流体ステンレス（SUS316L）材を腐食させない液体または気体
測定レンジゲージ圧10kPaG～20MPaG、絶対圧　100kPaA ～ 5MPaA
許容過大圧力測定レンジの150%
許容負圧力1kPaA
出力4～20mA DC（2線式）
電源24±2V DC
負荷抵抗最大600Ω（電源電圧24V DC時）
許容温度範囲 許容温度範囲 補償温度範囲：-10～50℃
動作温度範囲：-30～80℃
許容湿度範囲5～95%RH
性能精度定格±0.25%FS
温度特性
（ティピカル値）		ゼロ点： 中高圧レンジ･･･±0.015%FS/℃
0-10kPaGレンジ･･･±0.02%FS/℃
スパン： ±0.015%FS/℃
長期安定性一年間で±0.2%FS
応答速度1ms以下（63.2%応答）
取付姿勢の影響最大150Pa
絶縁抵抗100MΩ以上（50V DC印加時）
消費電力0.5W

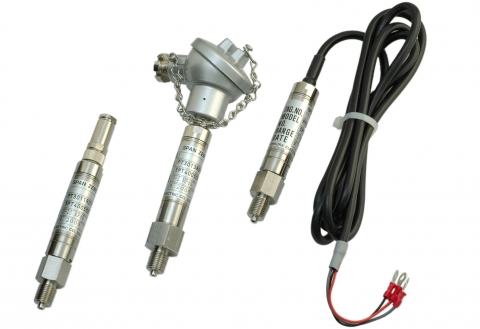

振動の影響PT3011R（コネクタ形） ：25～2000Hz，98m/s2にて指示に影響なし
PT3012R（ケーブル形） ：25～2000Hz，98m/s2にて指示に影響なし
PT3013R（端子箱形） ：25～2000Hz，49m/s2にて指示に影響なし
構造・材質材質接液部：SUS316L，SUS304，フッ素ゴム
ケース：SUS316
ケース構造防滴構造（IPX2相当）
質量0-10kPaG～0-1MPaGレンジ
　　コネクタ形：160g 以下
　　ケーブル形：250g 以下
　　端子箱形　：320g 以下
0-2MPaG～0-20MPaGレンジ
　　コネクタ形：200g 以下
　　ケーブル形：290g 以下
　　端子箱形　：360g 以下
▲
